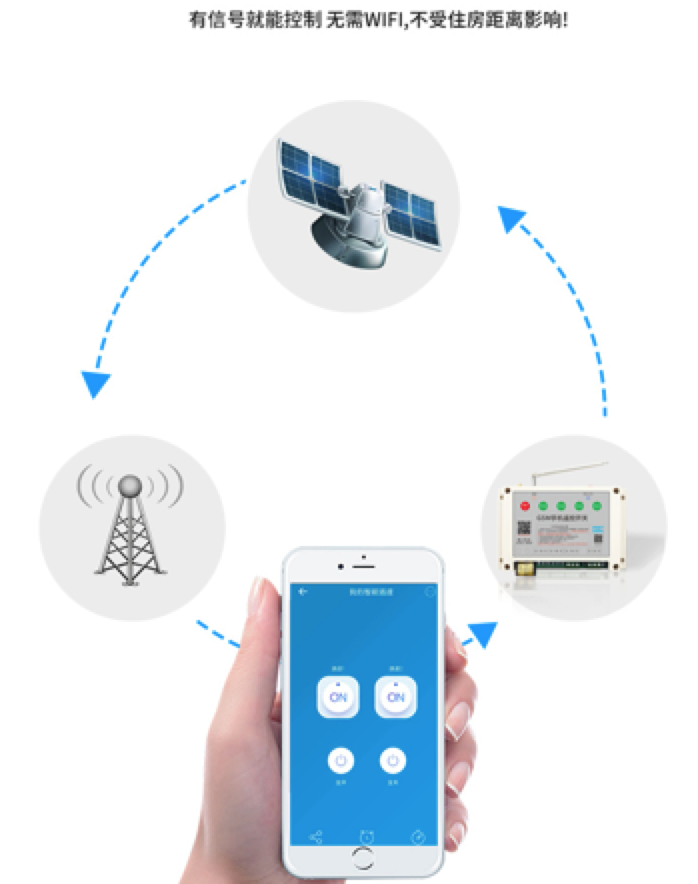

手机远程遥控开关用途广泛，一个开关量无源输出，可以控制380v以下电源的通断，与WIFI版相比的最大优点是无需wifi，使用范围有移动信号覆盖即可，是一种利用手机信号来远程控制路灯、水泵、增氧机、卷帘门、浇花器灯户外设备的遥控装置。

产品参数

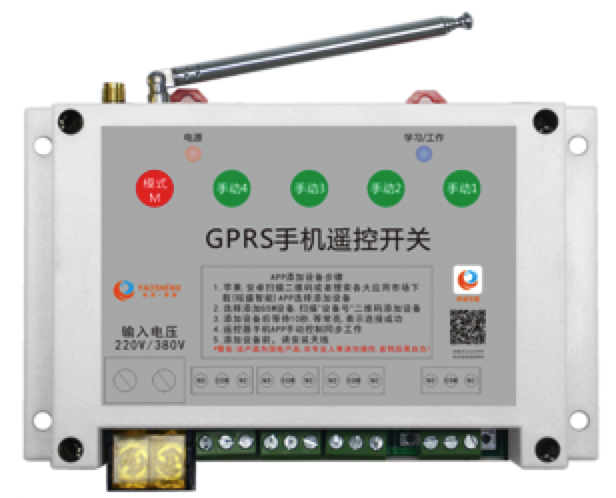

品名：GPRS手机遥控开关（单路/四路）

型号：YS-G1、YS-G4

材质：阻燃ABS

工作电压：AC220V/AC380V，DC5V-35V（可选）

负载功率：单路30A输出/四路每一路输出10A

控制方式：手机APP/RF遥控/手动控制

传输方式：GPRS传输

输出方式：无源触点开关，点动、自锁、互锁三种模式可切换

产品尺寸：144长*89宽*40厚（mm）

特色功能：点动、自锁、互锁三模式

点动模式：

点动模式为继电器1S延时，用于改装点动式按钮开关，控制信号线输出。如控制电脑远程开关机、自动门、卷帘门开关等。

自锁模式

自锁模式可用于改装自锁式开关，如控制灯具、电机、工业设备等。

互锁模式

互锁模式可用于控制电机正反转。

遥控开关接线方法：

接线方法：

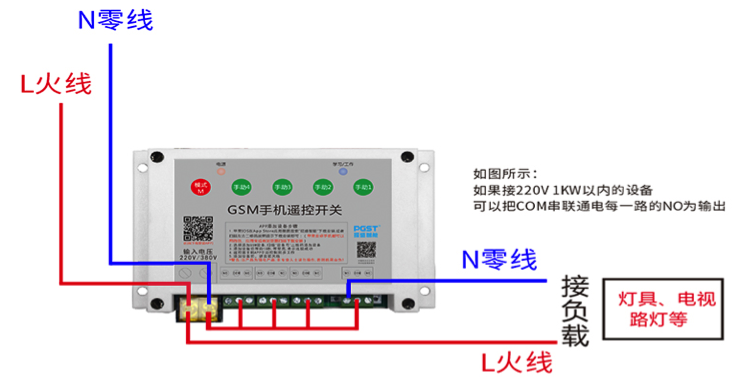

1、220V接负载：（功率小于1千瓦）

（1）输入端进电220V

（2）拿一根线把输入端的一个端口（端口2）跟COM相接

（3）灯的两根线一根接NO，另一根接输入端的另一个端口（端口1）

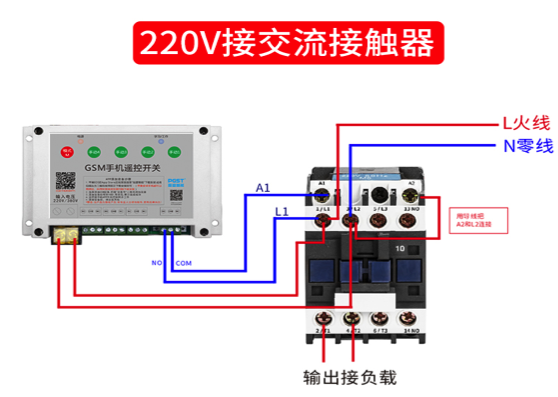

2、220V接交流接触器（功率大于1千瓦）

（1）交流接触器L1、L2接电220V；

（2）拿两根线将手机控制器上输入端接交流接触器上的L1、L2；

（3）拿一根导线将交流接触器的A2跟L2连接；

（4）用一根线从手机控制器的输出端（COM端）接线到交流接触器的A1；

（5）用一根线从手机控制器的输出端（NO端）接线到交流接触器的L1；

（6）交流接触器T1、T2接负载   完成

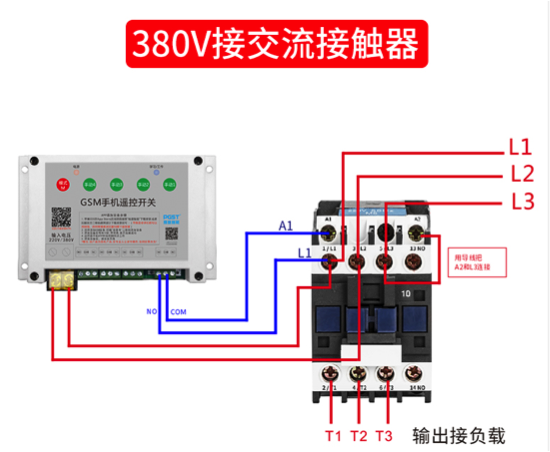

3、380V接交流接触器（功率大于1千瓦）

（1）交流接触器L1、L2、L3接电380V；

（2）拿两根线将手机控制器上输入端接交流接触器上的L1、L2；

（3）拿一根导线将交流接触器的A2跟L3连接；

（4）用一根线从手机控制器的输出端（COM端）接线到交流接触器的A1；

（5）用一根线从手机控制器的输出端（NO端）接线到交流接触器的L1；

（6）交流接触器T1、T2、T3接负载   完成

使用方法：

按接线图接好线，外置天线接好——>手机下载APP——>手机号码注册账号登录——>点界面下方的“+”号，选择GSM设备——>扫描控制器侧面的设备号二维码（绑定设备）——>手机遥控器开关通电——>稍等几分钟，红灯常亮即可以手机控制了
